Luceo Technologies社

■メーカーの紹介 Luceo Technologies社は、2005年に設立されたドイツの10G/40G/100G BERT(Bit Error Rate Tester)の製造会社です。Luceo Technologiesの最新型 X-BERTはモジュール開発者の視点から設計されています。X-BERTは10G BERTを1ユニットとしておりまして増設可能です。40G BERT 100G BERTへ簡単に増設可能なシステムはコストパフォーマンスにも優れています。またX-BERTには簡単に操作できるソフトウェアが付属しており40Gや100Gモジュールの製造現場での測定にも適しております。

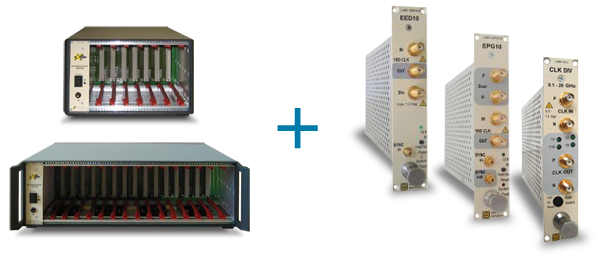

■BERT System構成例

メインフレームをお選び頂き、必要なモジュールを必要なだけ組み込むことができます。その為、カスタマイズが容易で安価に、必要な機能を揃える事が可能です。また、取り外しが容易な為、ご購入後でも簡単に増設も可能です。



●Housing

名称	型番	備考
Mainframe (incl. power supply) 42 HP	POW4	最大7モジュール搭載可能
Mainframe (incl. power supply) 84 HP	POW8	最大15モジュール搭載可能
Power module for customer devices 1.8V, 3.3V, 5.0V	DCPOW
GPIB / LAN / USB Module	GP-4	メインフレーム背面に組み込まれる為、メインフレームの搭載モジュール数には影響しません



●Module

名称	型番	備考
Electrical Pattern Generator 2-14.4Gbps	EPG10-6	差動オプション
Electrical Error Detector 2-14.4Gbps	EED10-6	差動オプション
Electrical Pattern Generator 8.5-11.3Gbps	EPG10-3	Pre-Emphasisオプション、５Gオプション
Electrical Pattern Generator 8.5-11.3Gbps	EPG10-5	Pre-Emphasisオプション、５Gオプション
Electrical BERT 9.9-11.3Gbps	EBERT-3	PPG, Error Detector一体型、Pre-Emphasisオプション
Electrical BERT 8.5-11.3Gbps	EBERT-5	PPG, Error Detector一体型

名称	型番	備考
20GHz Selectable Clock Divider 1/2, 1/4, 1/8, 1/16	CD-2
Clock Source 50-900MHz with Selectable Presets	CLK6-2
Clock Source 78.125MHz-20GHz	CLK20
Electrical Clock Data Recovery 9.9-11.1G	ECDR10
Phase Shifter 6ch for Parallex System	PHS6	1 Clock in, 6 Shifted Clocks out
O/E Converter module slot for XFP	iCMXFP	Selectable Divider for reference clock
O/E Converter module slot for SFP	iCMSFP
Optical Power Meter 800-1700nm	OPM	-70dBm ～ +10dBm
Variable Optical Attenuator	VOASM	Single-Mode
Variable Optical Attenuator	VOAMM	Multi-mode
Optical Switch, 1x2	OSW12SM	Single-Mode, FC/UPC
Optical Switch, 1x2	OSW12MM	Multi-mode, FC/UPC



●Accessoires - XFP Tranceiver

名称	型番	備考
XFP-Module 850nm Multi-Mode	XFP850MMSR	Short-Range(Max.300m)
XFP-Module 1310nm Single-Mode	XFP1310SMLR	Longt-Range(10km)
XFP-Module 1550nm Single-Mode	XFP1550SMER	Extended-Range(40km)
XFP-Module 1550nm Single-Mode	XFP1550SMZR	Z-Range(80km)



●Accessoires - SFP+ Tranceiver

名称	型番	備考
SFP+-Module 850nm Multi-Mode	SFP+850MMSR	Short-Range(Max.300m)
SFP+-Module 1310nm Single-Mode	SFP+1310SMLR	Long-Range(10km)
SFP+-Module 1550nm Single-Mode	SFP+1550SMER	Extended-Range(40km)
SFP+-Module 1550nm Single-Mode	SFP+1550SMZR	Z-Range(80km)



●Accessoires

名称	型番	備考
SMA cable flexible M/M 12" 18GHz	SCA52141-12
SMA cable, Male/90°Male. 12"	CCS174-1HR
Termination SMA 50Ohm	132360
Attenuator SMA 50, 6dB, 18GHz	18A-6
Attenuator SMA 60, 10dB, 18GHz	18A-10
