■メーカーの紹介
Beijing SWT Optical Communication Technology社は、中国・北京に拠点を置く2001年設立の光コンポーネントメーカーです。主に、各種LN変調器、InGaAsフォトディテクタおよびモジュール、トランスポンダなどを光通信機器サプライヤ、CATV機器サプライヤに供給しています。
|
![光貿易:SWT High Sensitivity Optical Receiver Module](file/0011.jpg) |
|
■メーカー |
:SWT【エスダブリューティー】 |
|
■製品名 |
:High Sensitivity Optical Receiver Module |
|
■カテゴリー |
:超高速PD / レシーバ |
|
|
|
■製品概要/Product Overview |
|
10Gbps Modulator With an Integrated Attenuator |
|
|
|
|
■特徴/Key Features |
|
InGaAs planar structure PIN photo detector
Fixed Trans impedance amplifier
Wavelength 1100nm~1650nm
14 pins flat DIP package
Characteristics
Parameter |
Symbol |
Min |
Type |
Max |
Sensitivity(dBm) |
S |
|
-52 |
-50 |
Bandwidth(MHz) |
BW |
|
4 |
|
Dynamic range(dB) |
|
|
25 |
|
Trans-impedance(kΩ) |
Rf |
|
500 |
|
PD dark current(nA) |
|
|
0.85 |
5.0 |
PD responsibility(A/W) |
R |
0.9 |
|
|
Wavelength(nm) |
|
1100 |
1.5 |
1650 |
|
Pin description
Number |
Function |
Number |
Function |
1 |
Bias Voltage (-5V) |
7 |
Output |
3 |
GND |
8 |
GND |
4 |
-5V |
10 |
+5V |
5 |
GND |
ELSE |
NC |
|

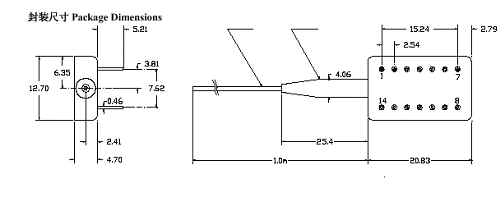

Package Outline
![](file/0011_1.jpg)
|
■アプリケーション/Application |
|
Optical transmission system, optical access networks
High Sensitivity fiber sensor |
