Keopsys社


光貿易 Palladium7 光チャネルコントローラ

メーカーの紹介
Palladium 7は、政府や大学、民間企業でのR&D、製品開発およに製造工程での使用を目的とした、DWDM 光チャネルコントローラを中心に幅広い光通信向け製品をご提供しているカナダのメーカーです。 光チャネルコントローラは、DWDMシステムのパワーレベルをチャネル毎にコントロールできるほか、光スペクトル成形などの機能を備えており、ユーザフレンドリーなGUIにて簡単にご使用いただけます。



光貿易:Palladium 7 DWDM 光チャネルコントローラ OCC-100C 64ch 100GHz Lバンド
メーカー Palladium 7【パラジウム セブン】

製品名 :光チャネルコントローラ OCC-100L

カテゴリー WDM / CWDM / DWDM

光貿易:Palladium 7 DWDM 光チャネルコントローラ OCC-50C 96ch 50GHz Cバンド



製品概要/Product Overview


Palladium 7 のOptical Channel Controller (OCC)は、IUTのDWDMチャネルに沿って各チャネルのパワーレベルおよ光スペクトルの成形を可能にする製品です。

- Cバンド 50GHzスペーシング 96chの OCC-50C
- Cバンド 10GHzスペーシング 48chの OCC-100C
- Lバンド 100GHzスペーシング 64chの OCC100L
の3製品をラインナップしています。


光貿易:Palladium 7 DWDM 光チャネルコントローラ OCC-50C 64ch 10GHz Cバンド
PDFファイル: 500 kb

仕様/Specifications

Optical Characteristics
Parameter
Specification
 波長
OCC-100L
100 GHz 64 ch
 波長レンジ
OCC-100L
1554.94 ~ 1607.47 nm
 中心波長
ITU グリッド
 チャネルパスバンド (@ 0.5dB)
> 50 GHz
 最大入力パワー
300 mW
 挿入損失
< 7 dB
 ブロッキング アッテネーション
> 35 dB
 設定可能なアッテネーション レンジ
00 dB
 アッテネーション セット 分解能
0.1 dB
 偏波依存損失
< 0.3 dB
 アッテネーション安定性 (オープンループ)
< 0.1 dBm 3時間



Physical / Electrical Characteristics

Parameter
Specification
 電源
110~220 V AC, 50~60 Hz
 製品寸法
23.5(w) x 8.8(h) x 35.9(d) cm
 入力/出力 バルクヘッド コネクタ
SC / APC
 コントロール / モニタ インタフェース
RS-232, GPIB, イーサネット
 消費電力
< 25 W
 動作温度範囲
10~40 ℃



- 最大 64チャネルまでのCバンド ITUチャネルのアッテネーションが可能
- 任意もしくは特定グループのチャネルをブロック可能
- RS-232、GPIB、イーサネットインタフェース
- 100 GHz ITU グリッド 対応
- ユーザーフレンドリーなGUI

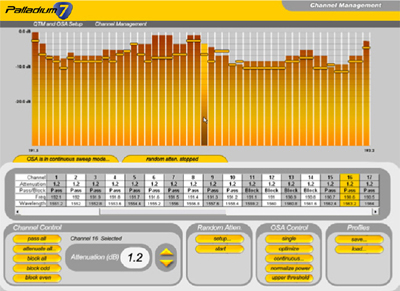

Palladium 7 Optical Channel Controller GUI



アプリケーション/Application
ライン
- 光システムテストおよび検査
- 波長選択モジュールのテスト
- 光アンプ、ROADM、OPMのテストおよび特性化
- リコンフィギュラブルなRF波形の発生
- 多波長レーザーアレイのパワーレベル調整
