Gitterwerk社

■メーカーの紹介
Gitterwerk社は、ドイツのJenaの透過型グレーティングの専業メーカーです。高効率でダメージ閾値の高いグレーティングは超短パルス、高出力レーザーのパルス圧縮用途に必須です。また厚い高品質石英基板を使用しており波面精度が優れております。最大サイズ135mmまで製造可能です。下記は標準品の仕様です。特注も可能です。

拡大	お問い合わせください。	お問い合わせください。

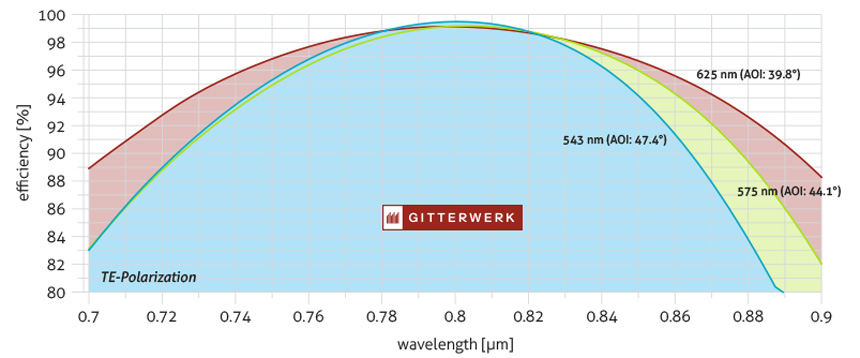

●800nm用高効率透過型グレーティング	●975nm用高効率透過型グレーティング	●980nm用高効率透過型グレーティング
・刻線数(l/mm)： 1841.6/1739.1/1600.0 ・回折効率： ≧99.0%/≧98.5%/≧97.5% ・サイズ：30x25x3mm 55x25x3mm	・刻線数(l/mm)：1567.4 ・回折効率： ≧98.5%/≧97.5% ・サイズ：42x17x6.35mm	・刻線数(l/mm)：1841.6 ・回折効率：98.5% ・サイズ：92x27x6.35mm

拡大	お問い合わせください。	拡大

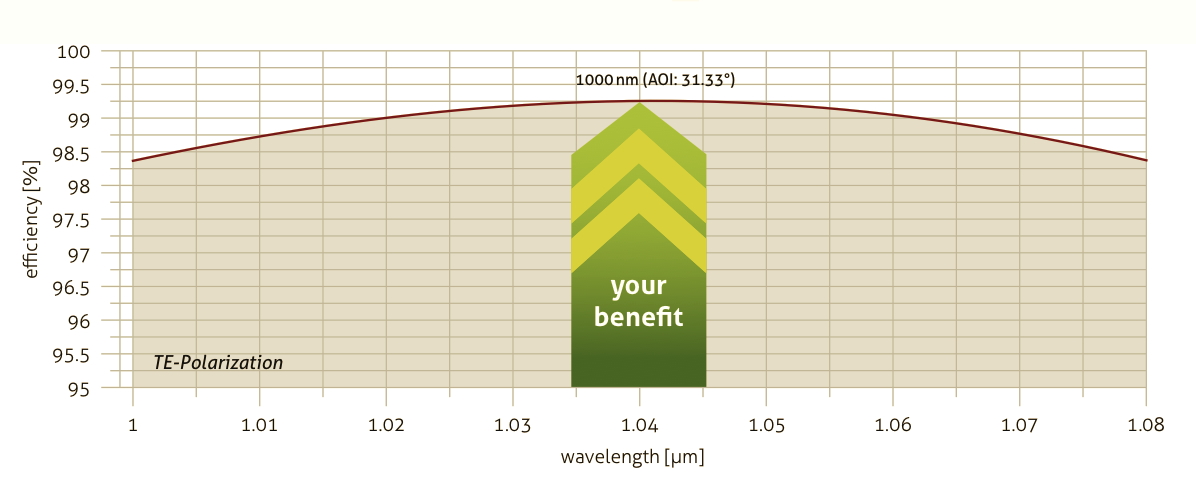

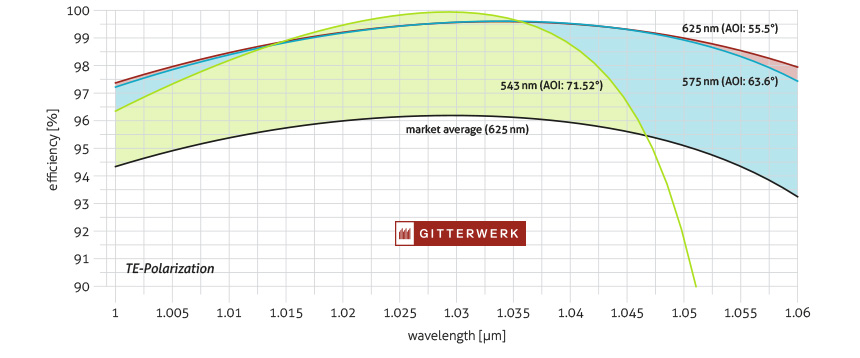

●1030nm用高効率透過型グレーティング	●1035nm用高効率透過型グレーティング	●1040nm用高効率透過型グレーティング
・刻線数(l/mm)：1841.6 /1739.1/1700.7/1600.0 1000.0 ・回折効率： ≧99.0%/≧98.5%/≧97.5% ・サイズ：30x18x6.35mm 45x22x6.35mm 110x24x6.35mm など	・刻線数(l/mm)：1600.0 ・回折効率： ≧99.0%/≧98.5%/≧97.5% ・サイズ：30x20x6.35mm 77x15x6.35mmなど	・刻線数(l/mm)： 1841.6/1600.0 ・回折効率： ≧99.0%/≧98.5%/≧97.5% ・サイズ：16.3x13x6.35mm

お問い合わせください。	お問い合わせください。	お問い合わせください。

●1046nm用高効率透過型グレーティング	●1560nm用高効率透過型グレーティング	●1840nm用高効率透過型グレーティング
・刻線数(l/mm)：1379.3 ・回折効率：≧99.0% ・サイズ：30x19x6.35mm	・刻線数(l/mm)：800.0 ・回折効率：≧97.5%/≧95.0% ・サイズ：30x25x3mm 65x25x3mm	・刻線数(l/mm)：800.0 ・回折効率：≧97.5% ・サイズ：30x15x3mm
